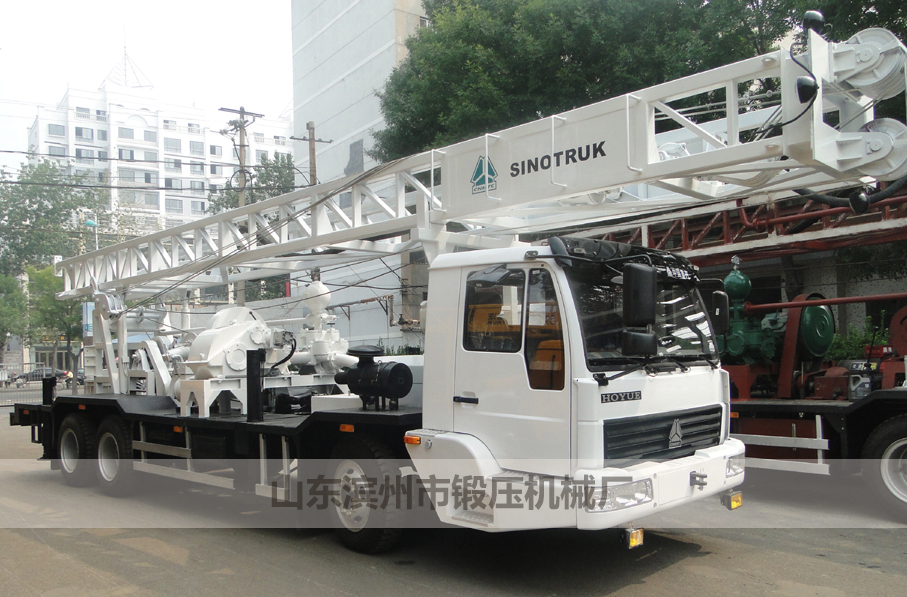

特 點：BZC300XWY6×4IV車裝水井鉆機
訂購熱線：0543-3325896
◎BZC300XWY6×4IV車裝水井鉆機是正循環回轉鉆機。該鉆機選用中國重汽生產6×4專用鉆機底盤，11.00R20鋼絲越野花紋輪胎，越野性好。
◎該鉆機結構緊湊，底盤采用獨立濰柴動力有限公司生產，型號WP7.210E40柴油發動機，排放國四,功率155kw/2300rpm動力強勁。
◎鉆機配備機械主卷揚機和液壓副卷揚機，主副液壓卷揚機具有提升力大，升速度快的特點，可以滿足正常鉆井的需要，并具備處理一般井內事故的能力。
◎液壓油缸控制井口卡板進退，使保險卡板閉合，來實現卡住或放開鉆桿接頭。
◎氣動一體化設計，實現氣動遠程控制BW850/2A泥漿泵離合，自動化程度高，操作簡便省力。
◎鉆機裝有4只液壓支腿，兩只機械支腿。每個液壓支腿油缸活塞桿上都帶有螺紋并配有鎖母，鉆機調平后可用鎖母將油缸鎖緊。這樣，即使油缸泄露，底盤也不會失穩。
◎轉盤為撥杠式，內部采用螺旋弧齒輪傳動，傳遞的扭矩大，是國內外同類鉆機的2倍。
◎裝有30Kw發電機，帶有離合器不用時脫離開,為施工現場驅動水泵、夜間照明、焊接維修、生活用電等提供方便；
◎液壓系統采用了開式系統，上下車操縱分開，避免誤操作。裝有冬季油溫加熱器，夏季油溫散熱器,以適應不同季節液壓油加熱和散熱。
◎本鉆機配有輔助卸桿油缸，利用此油缸推動轉盤棘齒，卸開鉆桿接頭扣絲，再用轉盤反轉卸桿，以防卸桿時沖擊力損壞鉆機變速箱。
|
技術參數 |
|||
|
名義鉆孔深度(M) |
300 |
||
|
轉盤通孔直徑 |
500 |
||
|
轉盤轉速(r/min) |
21.2；36；63.3；100.8；155.2 |
||
|
轉盤扭矩(kN.m) |
15.8；9.3；5.3；3.3；2.2 |
||
|
主卷揚單繩拉力(kN) |
30 |
||
|
主鉤提升能力(kN) |
180 |
||
|
副卷揚單繩拉力(kN) |
40 |
||
|
副鉤提升力(kN) |
160 |
||
|
鉆塔承載能力（kN） |
240 |
||
|
鉆塔有效高度 |
11900 |
||
|
主鉆桿 |
108×108×7500 |
||
|
副鉆桿 |
￠89×10×5500 |
||
|
泥漿泵 |
型號 |
BW850/20 |
|
|
缸徑 |
150 |
||
|
排量（L/min） |
850、600 |
||
|
泵壓（MPa） |
2、3 |
||
|
輸入功率（kW） |
40 |
||
|
汽車底盤 |
底盤型號 |
TAZ5204TYT |
|
|
底盤形式 |
6×4 |
||
|
發動機 |
型號 |
WP7.210E40 |
|
|
型式 |
水冷四沖程增壓中冷 |
||
|
額定功率(kW) |
155 |
||
|
額定轉速 |
2300 |
||
|
工作狀態（mm） |
11065×2480×14000 |
||
|
運輸狀態（mm） |
12700×2480×4000 |
||
